Grúa de pórtico

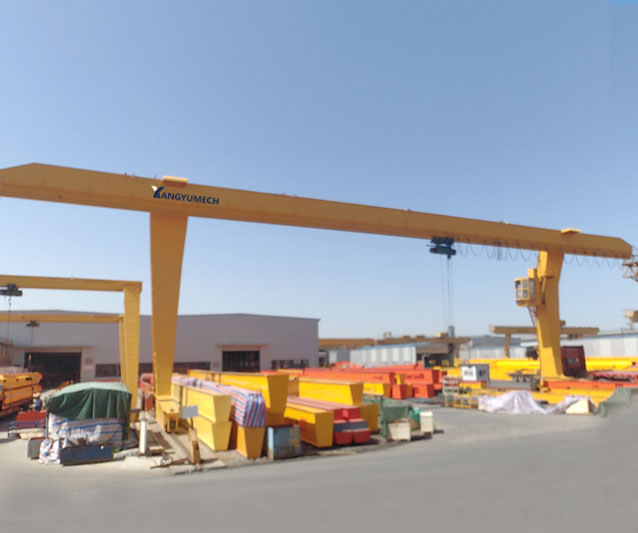

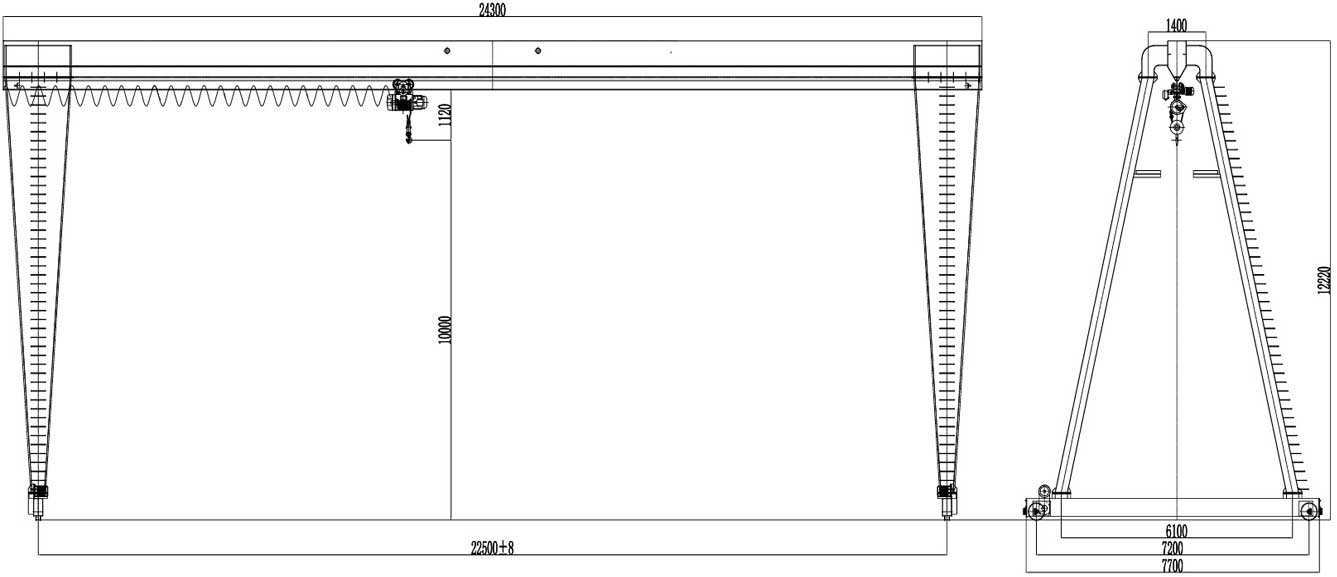

Grúa pórtico de una sola viga

La grúa pórtico de una sola viga es un tipo común de grúa pórtico que se utiliza en interiores o exteriores, y también es una solución ideal para el manejo de materiales de servicio liviano y mediano. Yangyumech puede ofrecer diferentes tipos de diseño de grúa pórtico de una sola viga, como viga cajón, viga de celosía, viga en forma de L, con polipasto de altura libre baja, polipasto de habitación estándar (monorraíl), para cumplir con varias aplicaciones con las características de diseño compacto, peso propio liviano, bajo nivel de ruido, fácil instalación y mantenimiento.

Capacidad: 0,3 t-36t
Longitud de tramo: 4-35m
Altura de elevación: 6m, 9m, 12m, etc.
Tensión nominal: 220 V~690 V, 50-60 Hz, CA trifásica
Personalizado: SÍ

Obtener precio

Temperatura ambiente de trabajo: -25℃～+40℃
humedad relativa ≤85%
Modo de control de la grúa: Control colgante / Control remoto inalámbrico / Control de cabina
Rango de precio de referencia: $6000-30000/set

La grúa pórtico con polipasto eléctrico tipo MH está diseñada y fabricada de acuerdo con las normas nacionales e industriales, como GB/T3811-2008 "Especificación de diseño de grúas" y JB/T5663-2008 "Grúa pórtico con polipasto eléctrico". Es un equipo de elevación de taller, que utiliza un polipasto de cable eléctrico CD MD o un polipasto de cadena eléctrico como mecanismo de elevación. Se puede utilizar en interiores y exteriores, como muelles, patios de carga, almacenes y sitios de construcción. La grúa pórtico de una sola viga se compone principalmente de un pórtico de estructura de acero, un mecanismo de desplazamiento de la grúa, un polipasto eléctrico y un sistema de control eléctrico. Normalmente, las grúas pórtico de una sola viga son las más utilizadas y, a menudo, en patios de almacenamiento abiertos. Teniendo en cuenta la alta calidad, garantizamos que el precio de las grúas pórtico que ofrecemos no sea el más bajo, sino el más razonable.

Grúa pórtico de una sola viga, grúa pórtico

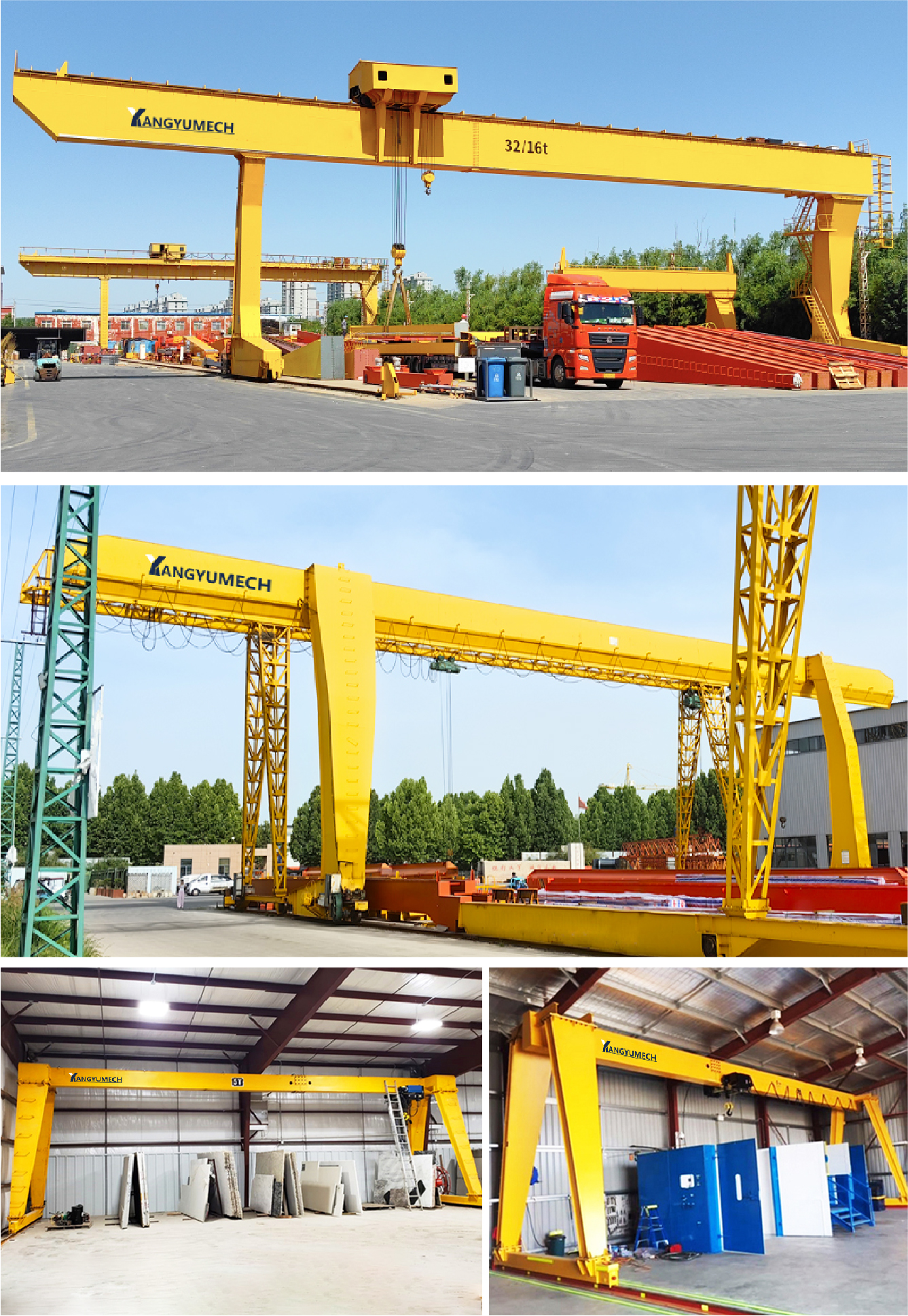

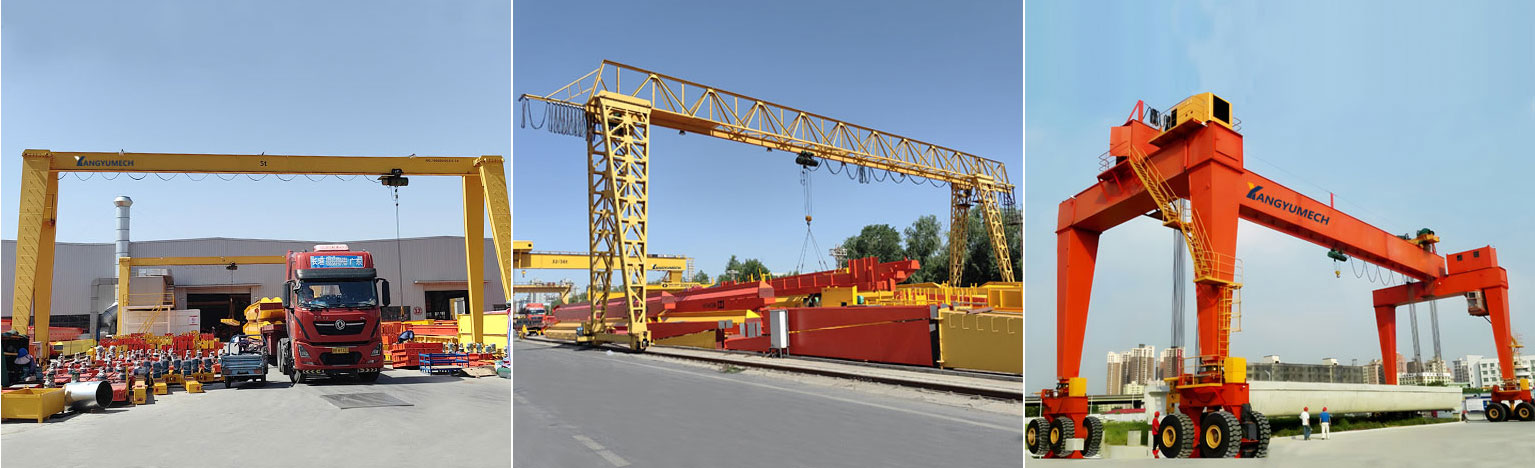

Grúa pórtico tipo caja: La grúa pórtico tipo caja es una estructura tipo caja con la estructura de viga principal, que tiene las ventajas de alta velocidad y alta eficiencia. El entorno de trabajo fijo del sitio.

Grúa pórtico con neumáticos: Introducción del producto: La grúa pórtico con neumáticos es un tipo de grúa pórtico que utiliza neumáticos en lugar de ruedas de acero para desplazarse sobre la base de la grúa pórtico de caja. Tiene las ventajas de alta velocidad, alta eficiencia y no necesita pavimentar la subrasante.

Grúa pórtico de armazón: La grúa pórtico de armazón es una estructura de armazón con una estructura de viga principal. Tiene las ventajas de una estructura avanzada, un rendimiento mecánico razonable, portabilidad, alta rigidez, operación simple, uso conveniente, seguridad y confiabilidad, y desmontaje conveniente.

Como uno de los fabricantes de grúas pórtico con experiencia, podemos producir diferentes especificaciones de la grúa.

Ventajas de la grúa pórtico monoviga Yangyumech

Sigue el código de diseño internacional, como FEM, CMAA, EN ISO.
Puede equiparse con polipasto de altura libre baja o polipasto de altura estándar.

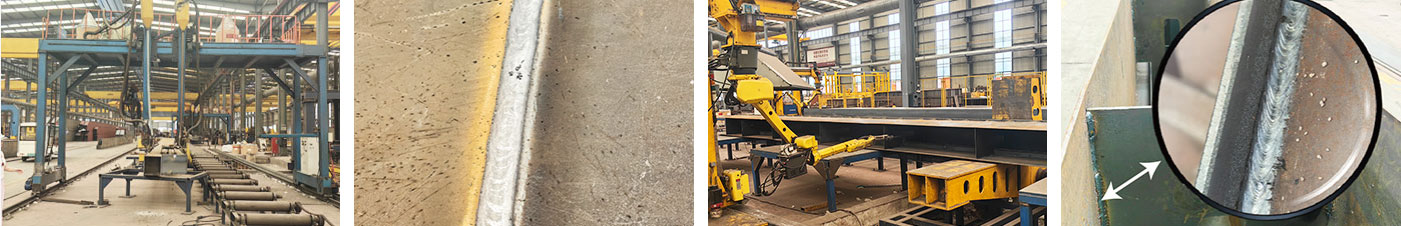

La viga es compacta, de bajo peso propio y soldada con material S355, la especificación de soldadura sigue ISO 15614, AWS D14.1, la deflexión puede ser de 1/700 ~ 1/1000, se solicita MT o PT para soldadura de filete y se solicita UT para soldadura de unión.
El carro terminal puede tener un diseño de eje hueco o de engranaje abierto, la rueda está hecha de acero de aleación con el tratamiento térmico adecuado.
Motorreductor de marca con IP55, clase de aislamiento F, eficiencia energética IE3, protección contra sobrecalentamiento, barra de liberación manual y función de freno electromagnético. El motor está controlado por inversor para un funcionamiento suave.
El diseño del panel de control sigue la norma IEC y está instalado dentro de una carcasa IP55 con zócalo para una fácil instalación.
Sistema de festón de vía C galvanizado de doble línea con cable plano, una línea para la transmisión de energía y señal del polipasto, una línea para el movimiento del carro de control colgante.
SA2.5 Superficie pretratada con chorro de arena según ISO8501-1; sistema de pintura C3-C5 según ISO 12944-5

Especificación técnica de la grúa pórtico monorraíl

Carga nominal (kg)	Nivel de trabajo		Altura de elevación	Velocidad de elevación	Velocidad de inversión	Velocidad de viaje
Carga nominal (kg)	FEM	ISO	M	M/Min	M/Min	M/Min
3000	1AM-4M	M3-M6	6/9/12/15/18	0.8/5	2~20	3~30
5000	1AM-4M	M3-M6	6/9/12/15/18	0.8/5	2~20	3~30
6300	1AM-4M	M3-M6	6/9/12/15/18	0.8/5	2~20	3~30
8000	1AM-4M	IM3-M6	6/9/12/15/18	0.8/5	2~20	3~30
10000	1AM-4M	IM3-M6	6/9/12/15/18	0.8/5	2~20	3~30
12500	1AM-3M	M3-M5	6/9/12/15/18	0.8/5	2~20	3~30
16000	1AM-3M	M3-M5	6/9/12/15/18	0.66/4	2~20	3~30
20000	1AM-3M	M3-M5	6/9/12/15/18	0.66/4	2~20	3~30
25000	1AM-3M	M3-M5	6/9/12/15/18	0.8/3.2	2~20	3~30
32000	1AM-3M	M3-M5	6/9/12/15/18	0.8/3.2	2~20	3~30

Si desea saber más sobre nuestras Grúas Pórtico Grúas Aéreas, Dejar mensaje en linea

Nodos y componentes

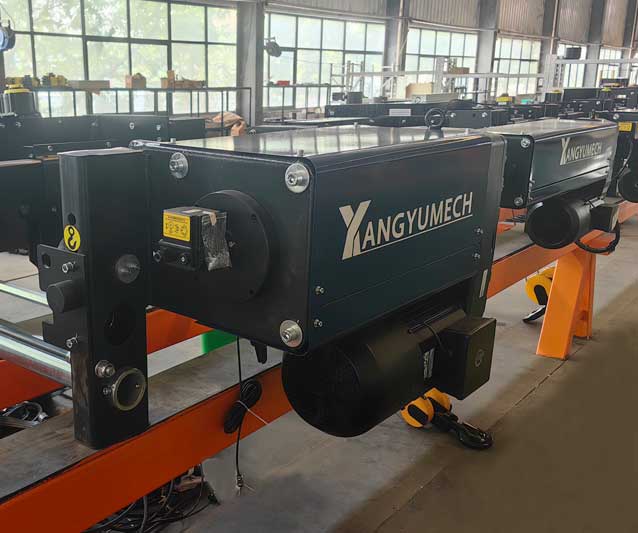

Polipasto eléctrico

El polipasto eléctrico realizará pruebas de carga dinámica y estática, así como pruebas de presión ascendente y descendente. El proceso de pintura al horno se utiliza para mejorar la adherencia de la película de pintura y mejorar la calidad del aspecto. La línea de montaje garantiza la calidad del producto.

Carrete

El carrete está hecho de tubos sin costura de alta calidad y procesado por una máquina de control numérico después del acabado especial, la ranura de la cuerda en el carrete funciona en coordinación con la guía de la cuerda para evitar de manera eficiente que la cuerda se suelte y se enrede.

Cuerda de acero

Utilice un cable de acero importado de alta resistencia que tiene una resistencia a la tracción de 2160 kN/mm2, con un buen desempeño de seguridad y una larga vida útil.

Viga de tierra

Compuesto principalmente por placas de cubierta, almas, costillas, soportes de brida y otras piezas. El proceso de producción es similar al de la viga principal y otras vigas cajón. El soporte de brida se suelda a la viga inferior después de que esta se fabrica para asegurar el nivel de la superficie de la brida. Cuando se ensamblan la viga inferior y la pata, la brida de la brida hecha en la pata se suelda a la pata.

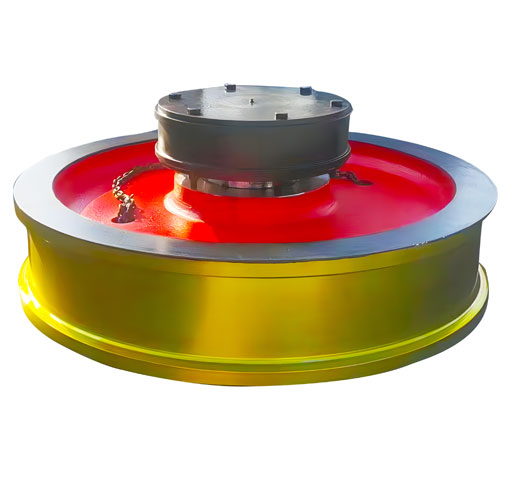

Juego de ruedas

El juego de ruedas es un dispositivo mecánico que consta de una rueda y un eje, un cojinete y una carcasa de cojinete. El juego de ruedas de la grúa se utiliza generalmente para que el vehículo soporte la grúa y la carga, y al mismo tiempo, la grúa puede realizar la operación de marcha alternativa en la vía especificada.

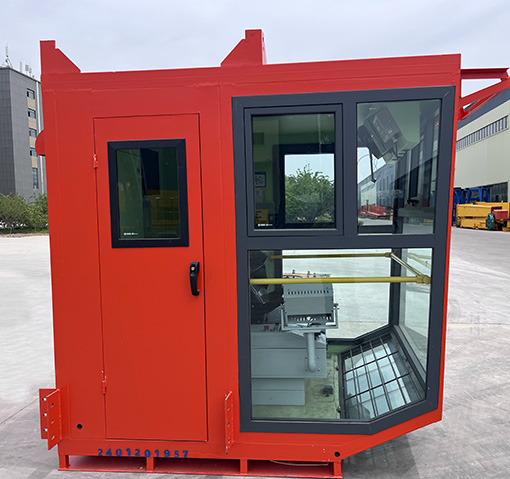

Cabina de grúa

La cabina de la grúa es el lugar de trabajo del operador de la grúa y cumple una función crucial. El diseño de la cabina tiene en cuenta plenamente la comodidad y la seguridad del operador. Tiene una buena visibilidad para que el operador pueda observar claramente el entorno y las condiciones de funcionamiento.
