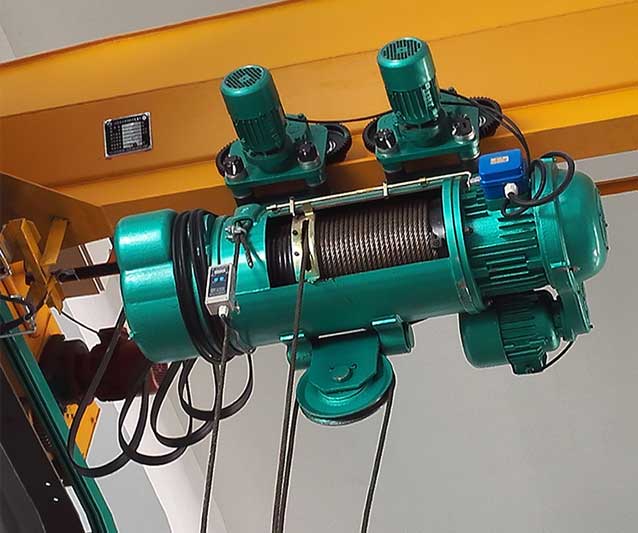

Polipasto eléctrico de cable de acero CD MD Polipasto

Ventajas del polipasto eléctrico de cable de acero:

Reductor: superficie de engranajes dura de alta resistencia, accionamiento por engranajes inclinados con bajo nivel de ruido.

Motor: motor de jaula de ardilla, freno de plano de ajuste interno, motor de control de cambio de polos de doble bobinado, incorporado con reductor, adecuado para una clasificación superior.

Cable de acero: la resistencia a la tracción es de 1760 N/mm2.

Interruptor de límite: interruptor de límite de elevación, interruptor de gravedad.

Rango de trabajo: A3/A4

Velocidad: una o dos velocidades

Polipasto eléctrico con accionamiento por cable modelos CD y MD parámetros

Tipo			CD1、(MD1)
Capacidad (t)			0.5			1						2						3						5						10					16
Elevación g(m)			6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	9	12	18	24	30	9	12	18	24	30
Velocidad de elevación (m/min)			8(0.8/8)																											7(0.77)					3.5(0.35/3.5)
Velocidad de elevación (m/min)			8(0.8/8)																											7(0.77)					3.5(0.35/3.5)
Velocidad de desplazamiento (m/min)			20/30																																18
Cable de acero	Diámetro (mm)		4.8			7.4						11						13						15											17.5
Cable de acero	Especificación		6x37+FC
Pista			16-28b									20a-28b												25a-45a				32b-45a							32b-63c
Radio de curvatura mínimo (m)			1.5			1.5		2	3		4	2		2.5		3	4	2		2.5		3	4	2.5		3	4	4.5	6	3.5	4	6	7.5	9	3.5	4	6	8	11
Motor de elevación	Tipo		ZD121-4			ZD122-4						ZD131-4						ZD132-4						ZD141-4						ZD151-4					ZD151-4
	Tipo		ZDS10.4/0.8			ZDS10.4/1.5						ZDS10.4/3.0						ZDS10.4/4.5						ZDS10.8/7.5						ZDS12.21.3					ZDS12.213
	Potencia (kw)		0.8(0.4/0.8)			1.5(0.4/1.5)						3.0(0.4/3.0)						4.5(0.4/4.5)						7.5(0.8/7.5)						13(2.213)
	Velocidad de rotación (m/min)		1380 1400
	Corriente (A)		2.4(0.72/2.4			) 4.3(0.72/4.3)						7.6(1.25/7.6)						11(1.25/11)						18(2.4/18)						30(5.2/30)
Motor en marcha	Tipo		ZDY111-4									ZDY112-4												ZDY121-4
	Potencia (kw)		0.2									0.4												0.8						0.8X2
	Velocidad de rotación (m/min)		1380
	Corriente (A)		0.72									1.25												2.4						2.4X2
No de conexión			120
Sistema de trabajo			intermediate FC=25%
Fuente de poder			trifásica CA 380 V 50 Hz
Tamaño básico	L	Dimensiones básicas (mm)	616	688	760	758	856	954	820	1150	1346	1542	920	1020	1220	1420	1620	932	1035	1138	1344	1550	1756	1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	2869	1872	2092	2532	2952	3387
	L1		274	346	418	345	443	541	737	933	1129	352	452	552	752	952	1152	380	483	586	792	998	1204	415	525	625	835	1045	1255	875	1056	1418	1780	1780	2142	1136	1356	1796	2176
	L2		132			159						188						233						268						302
	L3		318	390	462	401	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272	485	606	695	905	1115	1325	949	1130	1492	1854	2216	1210	1430	1870	2250	2690
	L4		190			196						240						264						320						376
	B		884			884						930												1055
	H		650			667		767				840		950				954		1058				1120		1183				1350					2100
	d		20			20						26												31											31
	b		185			185		270	470	660	860	205		280	480	680	880	205		320	530	730	940	228		340	550	760	970	490	670	1030	1395	1760	860	1080	1520	1940	2375
Peso	CDr	Peso de la caña (kg)	121	125	130	137	145	172	188	204	220	221	232	285	309	332	353	281	297	354	390	420	451	437	495	597	646	686	726	1048	1098	1209	1301	1411	1130	1183	1286	1463	1563
	MDt		138	142	147	164	174	199	215	231	247	256	267	320	344	361	388	311	327	384	420	450	481	508	532	654	703	743	783	1104	1154	1265	1366	1467	1220	1273	1367	1553	1653
	CO¹ M1		89	94	99	105	112	120	135	159	165	166	179	186	209	229	249	222	236	250	284	312	340	377	400	415	456	493	529	795	841	943	1035	1127	850	903	1006	1183	1283
	CO¹ M1		106	111	116	132	140	147	162	177	192	201	211	221	244	264	284	252	266	280	314	342	370	430	457	472	513	549	586	851	897	999	1091	1183	949	997	1090	1273	1373
